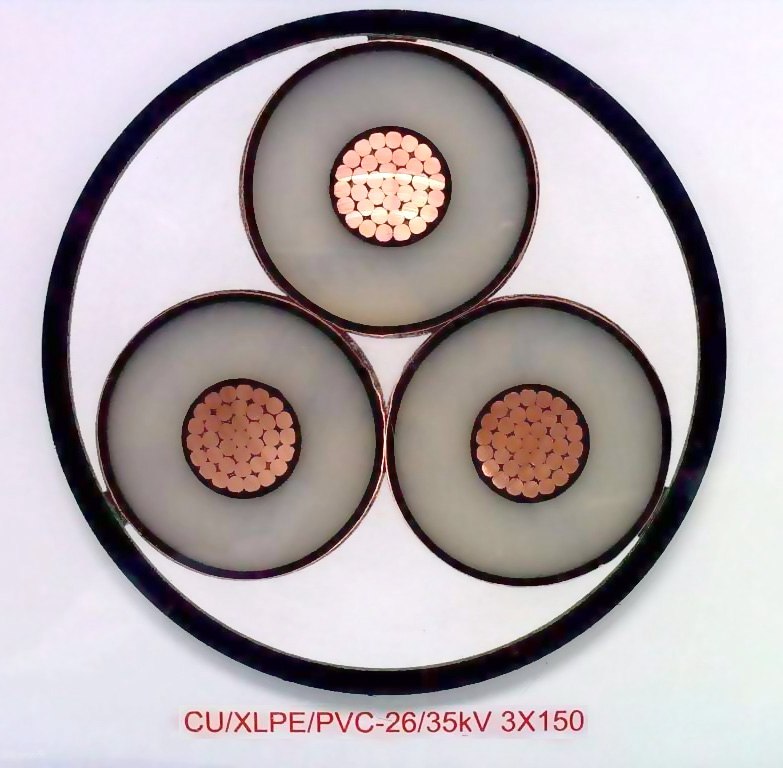

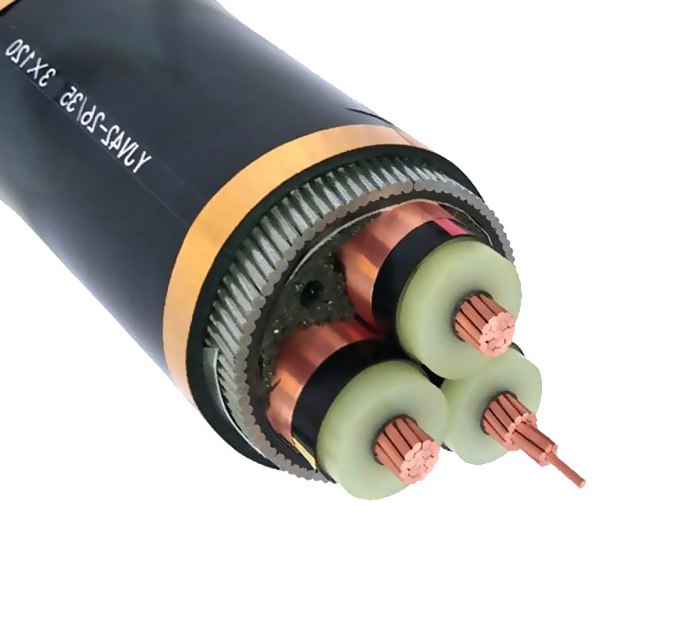

35KV高压电缆

本文以35kV单芯电力电缆金属屏蔽层穿插互联接地过错实例进行剖析，并对穿插互联接地过错采纳补救办法。

近年来，跟着国内供电网络的不断更新和开展，高压单芯电力电缆的许多长处日益闪现，使其在供配电领域中的使用越来越广泛，一起因施工过错引起电缆呈现毛病的问题也日益突出。高压单芯电力电缆金属屏蔽层穿插互联接地施工过错现象尤为常见，其带来的损害十分严峻。

本文以一则35kV单芯电力电缆金属屏蔽层穿插互联接地过错事例进行剖析，探究环流过大的原因，并对穿插互联接地过错采纳补救办法，消除缺点。

1单芯电力电缆金属屏蔽层的接地办法

单芯电力电缆具有结构的特殊性，当线芯流过沟通电流时，电缆金属屏蔽层在线芯电流发生的交变磁场中因互感而发生感应电动势。流过线芯的电流越大，电缆越长，当对电缆非等边三角形敷设时，其金属屏蔽层的感应电动势也就越高。

为了保证人员安全和电缆的正常运转，电缆金属屏蔽层有必要采纳相应的接地维护办法，消除或开释运转中过高的感应电压。GB 50217-2007电力工程电缆设计规范第4.1.10规则:未采纳能有用防止人员恣意触摸金属屏蔽层的安全办法时，不得大于50V;除上述状况外不得大于300V。第4.1.11规则沟通体系单芯电力电缆金属屏蔽层接地办法有以下3种状况。

1)金属屏蔽层单点直接接地

当线路长度较小、金属屏蔽层感应电压满意GB 50217-2007电力工程电缆设计规范要求时，在线路一端或线路中部采纳金属屏蔽层单点直接接地，其他侧通过电缆护层维护器接地。该接地办法因为电缆护层维护器对地绝缘，电缆金属屏蔽层中感应电流无法构成回路，所以不会构成环流，当线路较长时该办法不能使感应电压得到有用约束。

2)金属屏蔽层两头直接接地

关于水下电缆、运送容量较小的电缆，当金属屏蔽层单点直接接地办法无法满意将感应电压约束在GB 50217-2007电力工程电缆的设计规范所规则规模内时，将采纳线路两头金属屏蔽层直接接地办法。该接地办法尽管施工简略，可是会在金属屏蔽层上流过感应电流，跟着线路负荷的增大使电缆发热，传输功率变低，绝缘老化。其适用条件十分严苛，故一般状况下很少选用这种办法。

3)金属屏蔽层穿插互联接地

当线路很长时，将其划分为若干个单元，在每个单元内将电缆分为等距3个区段。每区段间装设一组绝缘接头，并将绝缘接头处的金属屏蔽层用同轴电缆引至穿插互联接地箱中进行换位，再通过电缆护层维护器接地，两两单元之间装置一组直通中心接头，电缆两边终端接头金属屏蔽层引出线直接接地。这样在每个单元内，等距电缆金属屏蔽层上的感应电压因互差120°相位而彼此抵消。

2单芯电缆金属屏蔽层穿插互联接地施工中常见过错

2.1 金属屏蔽层同轴电缆引出线方向过错形成穿插互联不完整

若施工人员在不同的方向作业，将各自的方向作为基准引出同轴电缆，则将导致在穿插互联箱中金属屏蔽层换位犯错。以A相为例穿插互联正确的接法应为:A1-C2-C3-B4，当两头同轴电缆引出方向相反时，则接成A1-C2-C3- A4，如图1所示。电缆金属屏蔽层因换位不完全感应电压无法彼此抵消，为了防止这种状况，施工前一定要一致基准方向，规则同轴电缆线芯和外层的接线准则。

图1 穿插互联不完全换位

2.2 金属屏蔽层同轴电缆引出线未接通

若施工人员操作忽略，将金属屏蔽层在用同轴电缆引出时未紧密衔接，则会呈现引出线和金属屏蔽层触摸不良或不导通的状况，形成穿插互联失利。金属屏蔽层上感应电压因不能彼此抵消，而会在引出线和金属屏蔽层衔接处放电，当该毛病持续时间较长时，就会形成电缆绝缘损坏。

以A相为例，当第二个穿插互联箱中B4引出线不通时，如图2所示。同轴电缆引出后一定要先丈量其是否和金属屏蔽层衔接无缺，再进行后续作业，不然呈现问题即将翻开绝缘接头处理，添加不必要的费事。

穿插互联引出线断开

2.3 穿插互联箱中换位接线过错

穿插互联箱中换位犯错，导致本来应该彼此抵消的感应电压叠加扩大，使金属屏蔽层中感应电流显着增大，接地箱发热，若长时间运转未及时发现，则或许烧损电缆造引发大事端。以A、C相换位过错为例，如图3所示。

穿插互联换位过错

3事例剖析

某变电站新建35kV电缆出线一回，电缆型号为ZR-YJV62 26/35kV 1×400mm2，全长1.7km分为500m、600m、600m三段，电缆金属屏蔽层采纳穿插互联接地维护办法。电缆水平并排敷设两两距离150mm，金属屏蔽层外径45mm，电缆负荷电流480A。2018年2月投运后，发现金属屏蔽层感应电压过高。

3.1 金属屏蔽层感应电压核算(略)

依据GB 50217-2007附录F.0.2核算公式，求出电缆金属屏蔽层上每单位长度(m)感应电压成果。

图4 穿插互联后感应电压相量

通过图4能够看到，在穿插互联正确的状况下，3根电缆感应电压相量和U0均很小，但在实践运转中丈量的电压却到达72V，很显然是在穿插互联进程中呈现了过错引起的。

3.2 毛病查找和处理办法

将电缆终端头金属屏蔽层的引出线接地后，在两个穿插互联箱中别离丈量每小段电缆金属屏蔽层引出线，最终发现施工人员在做金属屏蔽层引出线时，两个穿插互联处的同轴电缆引出方向刚好相反，使金属屏蔽层穿插互联呈现不完全换位，其相量图如图5所示。

该施工过错若翻开绝缘接头互换引出线方向修理价值太高，且工期长，施工完毕后还需再次对电缆主绝缘进行实验。为了尽量缩短修理工期一起也保证修理质量，不翻开电缆绝缘接头，将绝缘接头盒处同轴电缆引线剪断并做好防水封堵，在电缆接头两头破开橡胶护套后，用恒力绷簧将铜织造线固定在金属屏蔽层上，再用盔甲带对破开处橡胶护套进行防水处理;然后将铜织造线引进穿插互联箱中进行接位衔接。

整个施工进程具有辅材耗费少、修理成本低、不损坏电缆主绝缘，施工周期短的长处。处理办法如图6所示。

35KV电缆冷缩中心接头

支撑芯绳

选用保密技能的均匀激光焊点加搭扣式的办法编制而成，保证在正常的运送和贮存条件下具有较大强度，不松垮，不場陷，不变形:一起在装置时能够均匀开释，易于抽去。

外屏蔽

模制结构，使用接头主体外屏蔽中心绝缘断开，完成穿插互联等多种护层接地办法。

使用规模

适用电缆品种多，在芯绳上的扩张率高达300%6以上，装置在电缆上时可获得满足的界面压力和优异的电气功能，一种尺度合适多种电缆线径。

产品品质及标志

每个接头主体均通过100%工厂出厂电气测验，接头主体上有永久性3M符号以保证产品的跟查性，激光喷码精确标明接头主体的保存开始日期。

屏蔽断开

选用进口优质液态硅橡胶，主绝缘厚度达16mm,最高沟通耐压裕度可达160kV，超越国标40%，为正常运转电压的6倍以上,完成外屏蔽层的断开，可用于穿插互联等接地办法。

注:铝芯和铜芯仅为适用电缆衔接管外径的不同。
