广州南洋耐高温防火电缆NH-KFF

发布时间：2023.04.28 浏览次数： 广州南洋电缆集团有限公司

NH-KFF，NH-KFFP广州南洋耐高温防火操控电缆

广州南洋耐高温电缆

一、产品特色及用处
本产品具有较高的耐火功能，饱尝火焰直接焚烧下，在必定的时刻内不产生短路和断路毛病，因而，在火灾产生时，有利于削减丢失。本产品适用于各种火灾风险较大，消防安全重要性较高场所的电气配备及操控系统作连接线。
二、产品履行规范
GB9330-88
三、运用特性
1、沟通额外电压：U0/U 450/750V；
2、最高工作温度：阻燃聚氯乙烯绝缘和护套 70℃和105℃；
    氟塑料绝缘和护套 200℃和260℃；
    交联聚乙烯绝缘 90℃；
    低烟无卤阻燃聚烯烃 70℃；
    低烟无卤阻燃交联聚烯烃90℃和125℃。
3、最低环境温度：阻燃聚氯乙烯护套固定敷设-40℃、非固定敷设-15℃；
    氟塑料绝缘和护套固定敷设-60℃、非固定敷设-20℃；
4、耐火特性

契合IEC331规则	火焰温度750℃、焚烧时刻3h、冷却时刻12h、附加额外电压、附加3A电流
契合GB12666.6-A规则	火焰温度950-1000℃、焚烧时刻90min、附加额外电压3A电流
契合GB12666.6-B规则	火焰温度750-800℃、焚烧时刻90min、附加额外电压3A电流

5、电缆装置敷设温度不低于0℃；氟塑料护套电缆不低于-25℃；
6、敷设引荐的答应曲折半径：非铠装电缆不小于电缆外径的6倍，铠装电缆不小于电缆外径的12倍，氟塑料绝缘和护套资料电缆不小于电缆外径的8倍。
四、根本类型及称号

型号	产品名称
NH-KVV	阻燃聚氯乙烯绝缘和护套耐火操控电缆
NH-KVVP	阻燃聚氯乙烯绝缘和护套铜丝织造屏蔽耐火操控电缆
NH-KVVP2	阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火操控电缆
NH-KFF	氟塑料绝缘和护套耐火操控电缆
NH-KFFP	氟塑料绝缘和护套铜丝织造屏蔽耐火操控电缆
NH-KFFP2	氟塑料绝缘和护套铜带绕包屏蔽耐火操控电缆
NH-KVDVD	低烟低卤阻燃聚氯乙烯绝缘和护套耐火操控电缆
NH-KVDVDP	低烟低卤阻燃聚氯乙烯绝缘和护套铜丝织造屏蔽耐火操控电缆
NH-KVDVDP2	低烟低卤阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火操控电缆
NH-KYDYD	低烟无卤阻燃聚烯烃绝缘和护套耐火操控电缆
NH-KYDYDP	低烟无卤阻燃聚烯烃绝缘和护套铜丝织造屏蔽耐火操控电缆
NH-KYDYDP2	低烟无卤阻燃聚烯烃绝缘和护套铜带绕包屏蔽耐火操控电缆
NH-KYJV	交联聚乙烯绝缘阻燃聚氯乙烯护套耐火操控电缆
NH-KYJVP	交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝织造屏蔽耐火操控电缆
NH-KYJVP2	交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火操控电缆

补白：铠装电缆类型后加22，软结构电缆屏蔽品种可采用P2、P3等方式。
五、代号称号和意义

项目	代号	说明
耐火特性	NH	耐火电缆A或B
系列代号	K	操控电缆
绝缘资料	V	聚氯乙烯、阻燃聚氯乙烯
Y	聚乙烯
YD	低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃)
YJ	交联聚乙烯
F	氟塑料分200℃和260℃
护套资料	V	聚氯乙烯、阻燃聚氯乙烯
F	氟塑料分200℃和260℃
YD	低烟无卤聚烯烃
屏蔽资料	P	铜丝织造屏蔽
P2	铜带绕包屏蔽
P3	铝塑绕包屏蔽
铠装资料	22	钢带铠装聚氯乙烯护套
32	钢丝铠装聚氯乙烯护套
导体结构	A	单股导体
B	7股绞合导体
R	多股绞合导体

六、首要技术指标

功能项目	单位	技术指标
20℃导体直流电阻≤DC	Ω/KM	截面mm2	0.5	0.75	1	1.5	2.5
A类	36.0	24.5	18.1	12.1	7.41
R类	39.0	26.0	19.5	13.3	7.98
实验电压		2.5KV/5min
绝缘电阻	MΩ/KM	1000
耐火电阻		GB12666.6A类或B类
阻燃特性		GB12666.5A类或B类

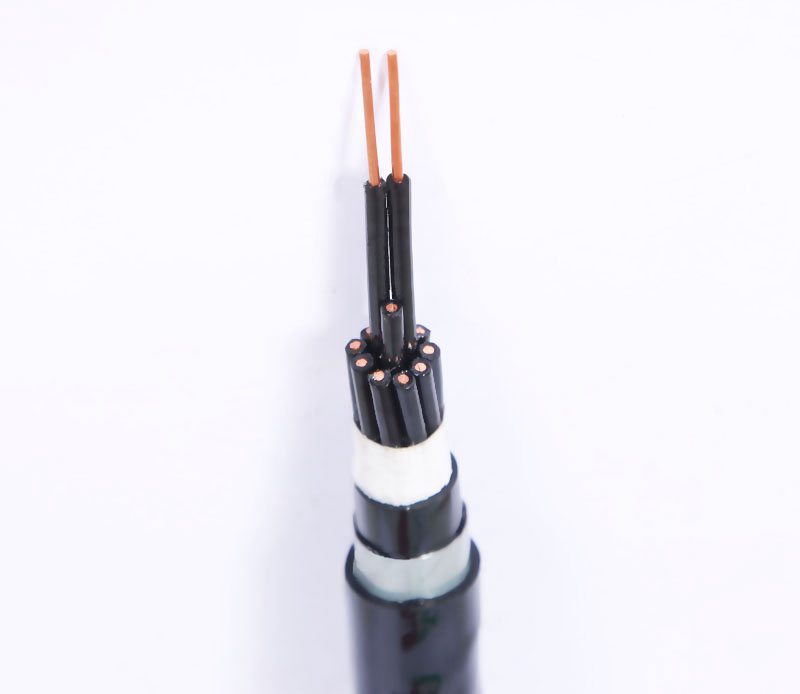

七、产品结构示意图
